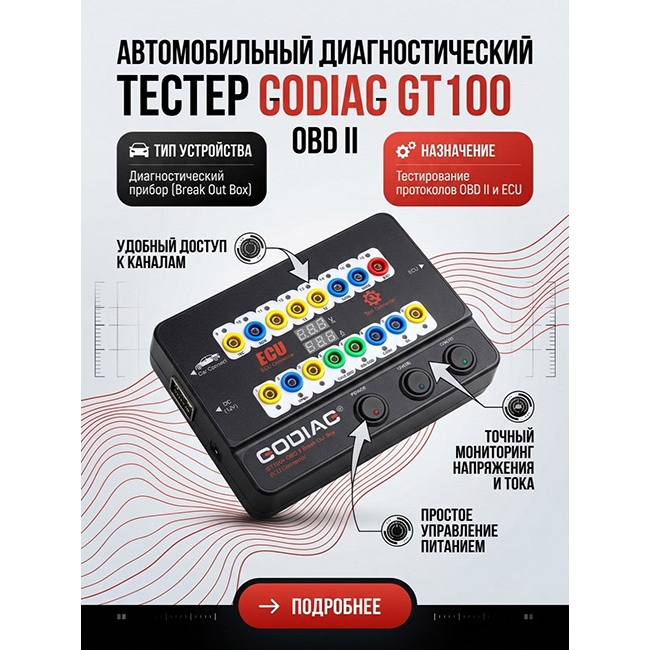

GODIAG GT100 pinout box

GODIAG GT100 OBDII 16PIN распределитель и тестер протоколов

Основные характеристики Godiag GT100

Работа с KESS V2 и Ktag

Подключение ЭБУ + детектор протокола OBDII

Кабель можно удлинить с помощью дополнительного специального адаптера.

Совместимость с инструментами программирования от LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG и т. д.

Преобразование диагностического интерфейса OBD1 в стандартный диагностический интерфейс OBD2.

Поддерживает обнаружение связи по протоколу OBDII 16PIN и обслуживание ЭБУ, диагностику, программирование, кодирование.

Отображение статуса во время связи

После подключения GT100 к порту OBD2 автомобиля включите переключатель «Питание», после чего вы увидите текущее напряжение аккумулятора автомобиля, отображаемое на устройстве. Затем подключите инструмент диагностики и программирования, который будет связываться с автомобилем, и на GT100 загорится или начнет мигать индикатор соответствующего протокола. Пользователю очень полезно определить, какой протокол использует модуль автомобиля.

Быстро обменивайтесь данными с одним ЭБУ на стенде, подключившись к инструменту диагностики/программирования ЭБУ. Это позволяет инженерам или техническим специалистам выполнять работу на столе, а также исключает риск потери данных в других модулях при непосредственном тестировании на автомобиле.

Возможность питания автомобиля при замене использованного аккумулятора.

При замене аккумулятора автомобиля GT100 поможет обеспечить питание.

(После извлечения аккумулятора некоторые автомобили будут работать со сбоями или потеряют данные дистанционного управления иммобилайзером. Если инженеры или технические специалисты перед заменой аккумулятора подключат аккумулятор к GT100, а затем к порту OBD2 автомобиля, ЭБУ будет находиться в электрическом состоянии.)

 Кабель OBD2 GT100 имеет длину 1,2 метра.

Это решит проблему недостаточной длины кабеля диагностического инструмента или слишком узкого диагностического порта автомобиля для подключения. Сначала подключите GT100, включите выключатель питания, и вы увидите напряжение на экране, которое может определить, в порядке ли электропитание автомобиля. [Что предотвращает риск сгорания диагностического и программирующего инструмента из-за модифицированного порта OBD2 автомобиля]

Поддержка работы с портом OBD1 или специальным диагностическим портом автомобиля.

После подключения штекера типа «банан» к цветному соединительному кабелю подключите GT100 к диагностическому порту OBD1 старого/специального автомобиля, а тем временем с помощью удлинительного кабеля OBD 2-в-1, подключенного к инструменту диагностики и программирования, автомобиль будет диагностирован. или запрограммировано идеально. Потому что GT100 преобразует порт OBD1 или диагностический порт специального автомобиля в стандартный диагностический порт OBD2.

Комплектация:

1 x адаптер GODIAG GT100

1 x удлинительный кабель OBD 2-в-1

1 х цветной соединительный кабель

1 х источник питания 12 В

1 х сопротивление 120 Ом

6 х штекер типа «банан»

24X проводные аксессуары, гнездовые контакты разъема Dupont 2,54 мм
